Монтаж вентиляції перетворює проект на реальну систему, яка дихає разом з будівлею. Правильна послідовність робіт, точність кріплення та контроль якості визначають, чи працюватиме все без збоїв роками. Constructive Technologies виконує монтаж під ключ, поєднуючи досвід з сучасними інструментами для мінімізації ризиків.

Підготовка до монтажу вентиляції на об’єкті

Все починається з ревізії майданчика. Інженери перевіряють відповідність будівельних конструкцій проекту: розташування шахт, отворів у стінах, стелях. Якщо виявляють відхилення понад 50 мм, коригують траси каналів на місці, щоб уникнути переробок.

Складують обладнання в сухому приміщенні, захищаючи від пилу. Вентилятори, рекуператори, фільтри розпаковують лише перед установкою. Команда отримує детальні схеми з позначками висот, кутів поворотів, точок кріплення. Підготовка включає монтаж лісів чи підйомників для висотних робіт, забезпечуючи безпеку за ДСТУ.

Логістика матеріалів: канали доставляють секціями по 1-2 м, щоб проходили в ліфти чи двері. Попередньо розраховують вагу: система на 500 м² важить до 2 тонн, тому перевіряють несучу здатність перекриттів.

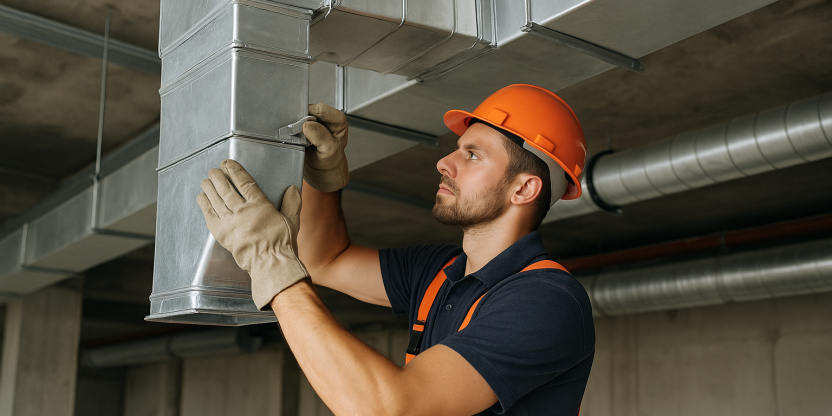

Технології монтажу повітряних каналів

Канали збирають з оцинкованої сталі чи пластику, з’єднуючи фланцями або ніпелями. Фланцеві з’єднання герметизують стрічкою чи мастикою, досягаючи класу герметичності C. Пластикові канали кріплять хомутами кожні 1,5 м, уникаючи провисання.

Гнучкі канали застосовують для коротких ділянок до 3 м, розтягуючи без складок, бо кожна зменшує пропускну здатність на 10%. Жорсткі — для магістралей, вирівнюючи лазерним рівнем. Повороти роблять радіусом не менш діаметра, інакше зростає шум на 5-7 дБ.

Ізоляцію наносять після монтажу: армуюча сітка плюс каучук товщиною 19 мм для холодних зон. У пожежонебезпечних ділянках використовують негорючі матеріали класу НГ.

Установка вентиляційного обладнання

Вентилятори монтують на віброізолюючі основи, знижуючи передачу вібрації на 90%. Центральні установки вагою понад 200 кг кріплять анкерними болтами М12, перевіряючи момент затяжки динамометричним ключем.

Рекуператори вирівнюють за рівнем, під’єднуючи конденсатовідвід з ухилом 1:100. Фільтри вставляють у напрямку стрілки, фіксуючи засувками. Автоматика: контролери розміщують на висоті 1,5 м для доступу, прокладаючи кабель у гофрі.

Порівняно з підвісним монтажем, підлоговий стабільніший, але займає місце. Для дахів застосовують рами з антикорозійним покриттям, витримуючи вітер до 30 м/с.

Координація монтажу вентиляції з іншими роботами

Монтаж вентиляції синхронізують з електриками та сантехніками. Спочатку прокладають траси, потім підводять живлення 380 В для потужних установок. Узгоджують проходки через стіни: свердлять алмазними коронками, вставляючи гільзи.

Зі стелярами координують підвіси: вентиляційні канали не повинні перетинати балки. Якщо конфлікт, переносять на 200-300 мм. Пожежники встановлюють клапани одночасно з димовими датчиками.

Така послідовність скорочує час на 20%, бо уникнення демонтажу. BIM-моделі допомагають візуалізувати перетини заздалегідь.

Контроль якості під час монтажу вентиляції

Кожну ділянку перевіряють: вимірюють ухили, герметичність димогенератором. Втрати тиску не повинні перевищувати 10% від розрахункових. Протоколи фіксують фото, заміри анемометром.

Віброакустичні тести: шум на відстані 1 м не більше 45 дБ. Якщо перевищення, додають глушники. Електробезпека: опір ізоляції кабелів понад 1 МОм.

Приховані роботи актують перед зашиванням: канали в стяжці, шахтах. Замовник підписує етапи, отримуючи гарантію.

Пусконаладочні роботи після монтажу

Після збірки балансують мережу: регулюють шибери, досягаючи розрахункових витрат ±10%. Вимірюють у кожній решітці, коригуючи вентиляторами з частотними перетворювачами.

Тестують автоматику: датчики CO₂ підвищують оберти при 800 ppm. Перевіряють рекуперацію: різниця температур на вході-виході відповідає 70% ефективності.

Протокол пусконаладки включає графіки, настройки. Навчають персонал: як міняти фільтри, скидати помилки.

Безпека та екологічність у монтажі вентиляції

Робітники використовують каски, пояси на висоті понад 1,3 м. Електроінструмент заземлений, з УЗО. Пил від різання каналів збирають пилососами.

Екологічно: утилізують відходи, сортуючи метал, пластик. Обладнання з фреоном R32 має низький GWP. Шумоізоляція захищає не тільки приміщення, а й сусідів.

Порівняно з традиційними методами, лазерне різання зменшує відходи на 15%.

Оптимізація термінів монтажу вентиляції

Модульні системи збирають за 2 тижні замість місяця. Паралельний монтаж: одна бригада канали, інша обладнання.

Попереднє виготовлення секцій на виробництві скорочує час на об’єкті. Логістика just-in-time: матеріали прибувають по графіку.

Для великого об’єкта 1000 м² монтаж триває 4-6 тижнів з командою 8 осіб.

Сервісне обслуговування після монтажу вентиляції

Гарантія 2-5 років залежить від обладнання. Перший ТО через 3 місяці: чистка фільтрів, перевірка ременів.

Щоквартально міняють попередні фільтри, щорічно — глибокі. Змащують підшипники, калібрують датчики.

Дистанційний моніторинг фіксує аномалії, запобігаючи поломкам.

  1. Регулярна заміна фільтрів для чистоти повітря.
  2. Перевірка герметичності з’єднань.
  3. Балансування системи щосезону.

Constructive Technologies забезпечує безперебійну роботу, продовжуючи термін служби на 10-15 років.
